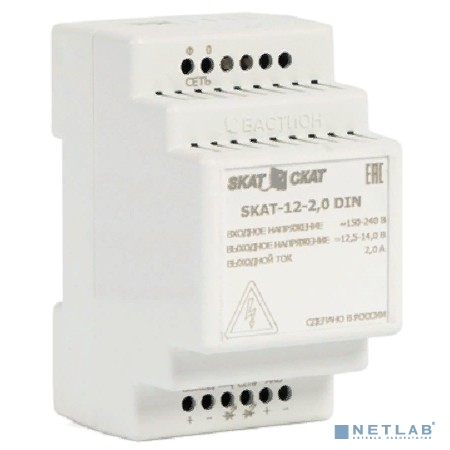

SKAT-12-2.0 DIN (СКАТ ИБП-12/2-DIN) источник питания 12В 2,3А АКБ (596)

Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 12В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки. Конструктивно изделие выполнено в виде печатной платы, которая расположена в пластиковом корпусе, предназначенном для установки  на DIN-рейку.

На плате размещены:

• зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
• красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
• разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
• разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
• разъемная клеммная колодка «АКБ» для подключения АКБ.

ОПИСАНИЕ РАБОТЫ

При наличии напряжения питающей сети происходит питание нагрузки и одновременно осуществляется заряд АКБ. При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. При этом светодиодный индикатор «ВЫХОД» светится красным цветом и указывает на наличие выходного напряжения.

Особенности SKAT-12-2.0 DIN
