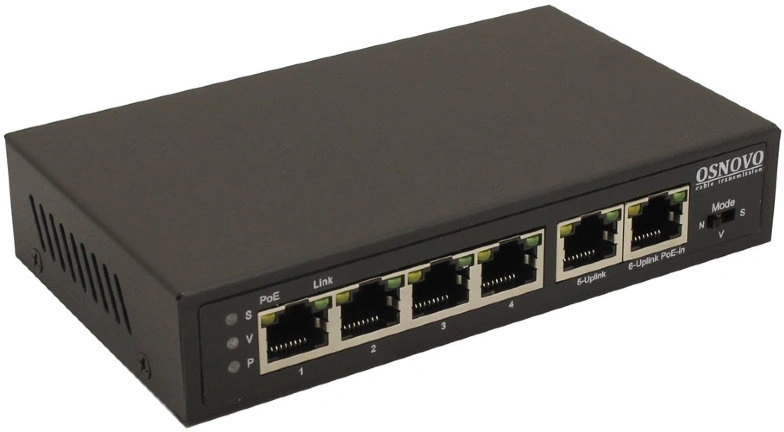

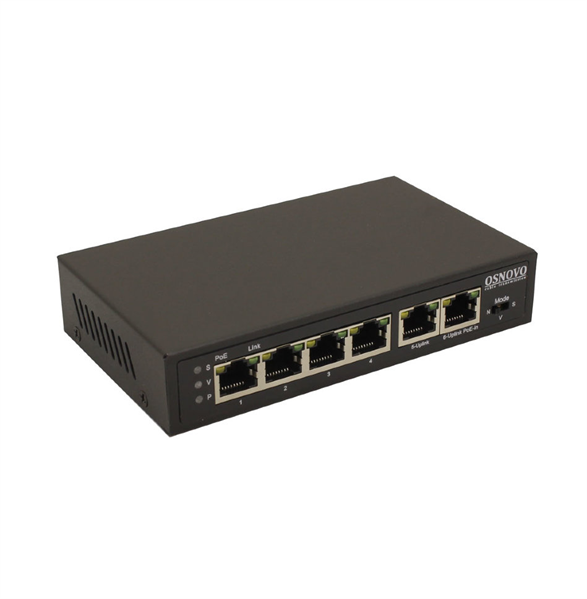

OSNOVO SW-20600/D
- Главное
- Характеристики
- Документация
Поставка под запрос
Цена по запросу
ID: 34772
Вендор: OSNOVO
Артикул: SW-20600/D
Удлинитель/ OSNOVO Коммутатор/ удлинитель FE на 6 портов с питанием по PoE, 4 *10/100 Base-T PoE, 1 *10/100 Base-T Uplink с поддержкой питания по PoE (до 90W), 1 *10/100 Base-T Uplink, PoE на порт - до 30W, суммарно до до 87W
Основные характеристики
Основное
Тип коммутатора ....................................................................................................
Неуправляемый
Серия устройства ....................................................................................................
OSNOVO SW
Линейка ....................................................................................................
OSNOVO SW
Технология PoE
Поддержка PoE/PoE+ ....................................................................................................
1
Количество разъёмов с поддержкой PoE ....................................................................................................
4
Дополнительно
Питание ....................................................................................................
по PoE (инжектор/коммутатор PoE DC 4857V); от БП (В режиме передачи данных: DC 957V, в режиме передачи данных и PoE: DC 3757V)
Грозозащита ....................................................................................................
3
Количество портов 10/100/1000 Мбит/с ....................................................................................................
2
Суммарная мощность всех портов ....................................................................................................
87
Количество портов FE+PoE ....................................................................................................
4
Общее количество портов ....................................................................................................
6
Количество портов FE ....................................................................................................
2
Количество портов PoE ....................................................................................................
4
Стандарты и протоколы PoE ....................................................................................................
IEEE 802.3af; IEEE 802.3at
Мощность PoE на порт (макс.) ....................................................................................................
30
Обработка данных
Топологии подключения ....................................................................................................
Каскад
Буфер пакетов ....................................................................................................
0.75
Таблицы MACадресов ....................................................................................................
1
Пропускная способность коммутационной матрицы (Switching fabric) ....................................................................................................
1
Скорость обслуживания пакетов (Forwarding rate) ....................................................................................................
100 Мбит/c 148,800 пакетов/c; 10 Мбит/c 14,880 пакетов/c
Размер RAM ....................................................................................................
512 КБ
Метод и проводники для подачи PoE ....................................................................................................
Uplink порт: A (1,2(+) 3,6()), B (4,5(+) 7,8()), A+B (1,2,4,5(+) 3,6,7,8()); Порты: A (1,2(+) 3,6())
Стандарты и протоколы ....................................................................................................
IEEE 802.3; IEEE 802.3ab 1000Base-T; IEEE 802.3az; IEEE 802.3u 100Base-TX; IEEE 802.3x Flow Control
CCTV (увеличение расстояния передачи до 250 м) ....................................................................................................
1
Индикаторы ....................................................................................................

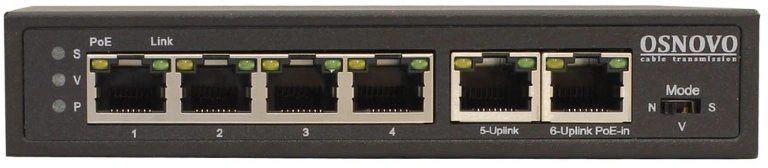

Link – подключение; P (питание); PoE (оранжевый RJ45); S (режим увеличения расстояния); V (режим изоляции выходных портов вкл.)
Габариты и вес
Ширина ....................................................................................................
140
Глубина ....................................................................................................
80
Высота ....................................................................................................
28
Масса ....................................................................................................
0.4
Масса и габариты
Общее количество портов RJ-45 ....................................................................................................
6
Количество портов 10/100 Мбит/с ....................................................................................................
6
Мощность PoE ....................................................................................................
87
Описание

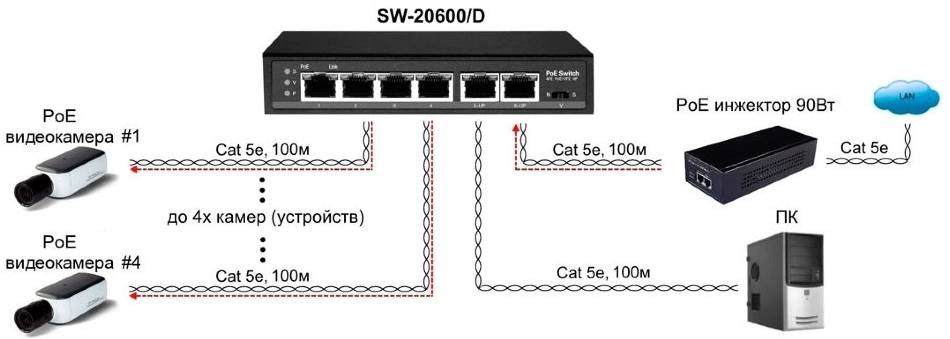

Коммутатор/удлинитель SW-20600/D на 6 портов (далее по тексту – коммутатор) предназначен для увеличения расстояния передачи данных Ethernet и питания по кабелю витой пары к сетевым устройствам по технологии PoE (Power Over Ethernet) на расстояние до 100м.
Коммутатор оснащен 4мя портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства.
Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 4 порта (PoE бюджет) составляет 87 Вт, что соответствует мощности в 21.8 Вт при загрузке всех 4х портов одновременно. Кроме того в SW-20600/D предусмотрены два отдельных Fast Ethernet (10/100 Base-T) Uplink-порта для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору. При этом на один из этих портов может быть подано питание PoE (до 90Вт, метод A 1,2(+) 3,6(-), B 4,5(+) 7,8(–)) для питания всего коммутатора и подключенных к нему PoE устройств.

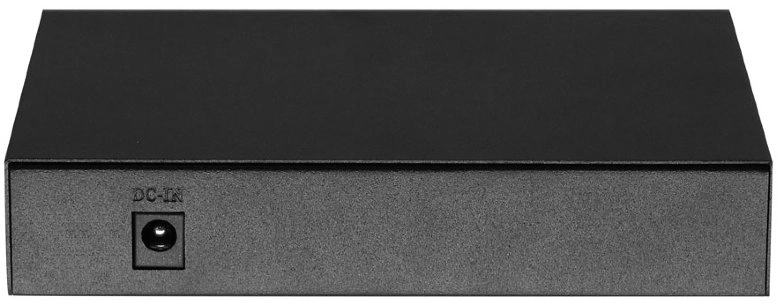

Питание коммутатора осуществляется от PoE инжектора (коммутатора) мощностью PoE 90 Вт или внешнего блока питания DC48- 57V(2A) (приобретается отдельно). В коммутаторе SW-20600/D предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, коммутатор/удлинитель оборудован встроенными элементами грозозащиты. Скорость передачи данных Ethernet сигнала на расстояние до 100м через коммутатор составляет 10/100 Мбит/с (10/100 Base-T) при использовании кабеля витой пары Cat 5e / Cat 6.
